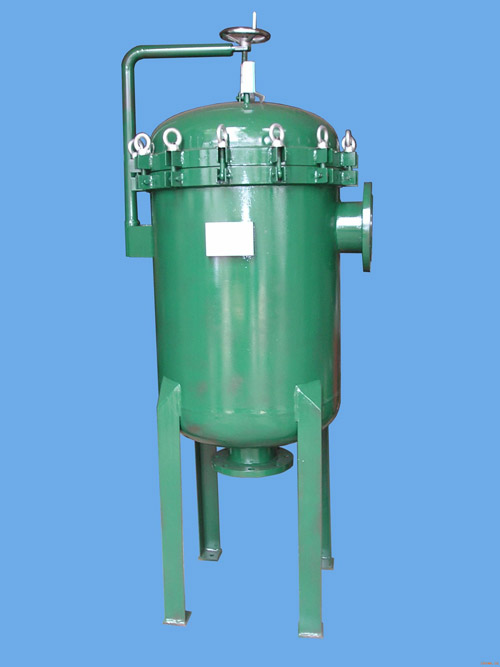

袋式精密過濾器
1．產品特性
袋式精密過濾器是一個簡便、高效、經濟的過濾設備。需要過濾的流體從上口進入濾袋，雜質被阻擋在袋內，從而得到清潔的流體。過濾精度1-1000μm。過濾的材料有尼龍、聚丙烯、聚脂、聚芳酰胺、聚四氯乙烯、羊毛等。該系列產品一九九九年通過江蘇省科委技術成果鑒定，二○○○年被列入國家星火計劃實施項目，并列為國家重點新產品。同年被江蘇省科技廳認定為高新技術產品。
2．產品型號標注
3．JGB-Ⅰ型單袋式精密過濾器設計參數
|
型號 |
流量
m3/小時 |
過濾面積
m2 |
|
JGB-1A1 |
4 |
0.09 |
|
JGB-1A2 |
7 |
0.16 |
|
JGB-1B1 |
12 |
0.25 |
|
JGB-1B2 |
24 |
0.5 | 注：1、表中所列流量以水為介質。 2、設備最高操作壓力1.0MPa。
4．JGB-Ⅱ型多袋式精密過濾器設計參數
|
型號 |
流量 |
進出口
N1、N2 |
排污口
N3 |
放空口
N4 |
|
JGB-2|| |
72 |
DN80 |
DN50 |
DN25 |
|
JGB-3|| |
108 |
DN80 |
|
JGB-4|| |
144 |
DN80 |
|
JGB-6|| |
216 |
DN150 |
|
JGB-8|| |
288 |
DN200 |
|
JGB-10|| |
360 |
DN250 |
|
JGB-12|| |
432 |
DN250 |
|
JGB-16|| |
576 |
DN300 |
|
JGB-18|| |
648 |
DN350 | 注：1、表中所列流量以水為介質。 2、設備最高操作壓力1.0MPa。
|
|
