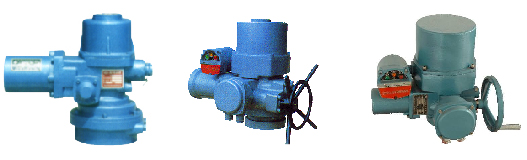

1.概述
部分回轉型閥門電動裝置適用天蝶閥、球閥、旋塞閥和風門檔板等做90°回轉的閥門。QB為一體式，DQW為疊加式（DZW電裝加二級減速器）。用以控制閥門的開啟、關閉和調節，可遠距離控制，也可現場操作。廣泛用于電力、冶金、化工、食品、紡織、造紙、制藥、水廠和污水處理等部門。
2.型號表示方法
3.主要技術參數
3.1 電源：電機為三相交流，380V（特殊訂貨660V、440V或220V），50Hz（特殊訂貨60Hz）；控制線電壓220V/50Hz（特殊訂貨60Hz）；遠程控制電壓24VDC。
3.2 工作環境：
3.2.1 環境溫度：-20—+60℃（特殊訂貨-60—+80℃）
3.2.2 相對溫度：≤90%(25℃時）
3.2.3 普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所；防爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1-T4組的爆炸性氣體混合物。（詳見GB3836.1）
3.2.4 防護等級：戶外型和防爆型為IP55（可訂制IP67）。
3.3 工作制：為短時10分鐘（可訂制30分鐘）。
3.4 型號規格和主要性能參數
| 型號 |
規格 |
額定
轉矩
N.m |
輸出
轉速
r/min |
電機
功率
kw |
電機堵轉電 流
A |
運行90°
時 間
S |
參考重量
（基本型）
kg |
|
QB1 |
|
50 |
1 |
0.04 |
1.82 |
15.0 |
22 |
|
QB5-2 |
2 |
0.06 |
2.45 |
7.5 |
|
QB10-1 |
100 |
1 |
0.06 |
15.0 |
|
QB10-2 |
2 |
0.09 |
3.36 |
7.5 |
|
QB15-1 |
150 |
1 |
0.09 |
15.0 |
|
QB15-2 |
2 |
0.12 |
3.99 |
7.5 |
|
QB20-1 |
200 |
1 |
0.09 |
3.36 |
15.0 |
|
QB20-2 |
2 |
0.12 |
3.99 |
7.5 |
|
QB30-1 |
300 |
1 |
0.12 |
15.0 |
|
QB30-2 |
2 |
0.18 |
5.81 |
7.5 |
|
QB40-1 |
400 |
1 |
0.18 |
5.81 |
15.0 |
40 |
|
QB40-2 |
2 |
0.25 |
7.21 |
7.5 |
|
QB2 |
QB60-1 |
600 |
1 |
0.18 |
5.81 |
15.0 |
|
QB60-2 |
2 |
0.25 |
7.21 |
7.5 |
|
QB90-1 |
900 |
1 |
0.25 |
7.21 |
15.0 |
68 |
|
QB90-2 |
2 |
0.37 |
9.66 |
7.5 |
|
QB3 |
QB120-1 |
1200 |
1 |
0.37 |
15.0 |
|
QB120-2 |
2 |
0.55 |
15.40 |
7.5 |
|
QB200-1 |
2000 |
1 |
0.55 |
15.0 |
|
QB200-2 |
2 |
1.10 |
28.00 |
7.5 |
|
QB250-1 |
2500 |
1 |
0.55 |
15.40 |
15.0 |
|
QB250-2 |
2 |
1.10 |
28.00 |
7.5 |
|
QB400-0.5 |
4000 |
0.5 |
0.55 |
15.40 |
30 |
110 |
|
QB500-0.5 |
5000 |
0.75 |
18.34 |
|
QB600-0.5 |
6000 |
1.10 |
28.00 |
|
QB800-0.25 |
8000 |
0.25 |
1.10 |
28.00 |
60 |
198 |
|
QB1000-0.25 |
10000 |
1.50 |
28.84 |
|
QB1200-0.25 |
12000 |
2.20 |
36.75 |
注：如用戶需要，本廠可提供其它的轉速。

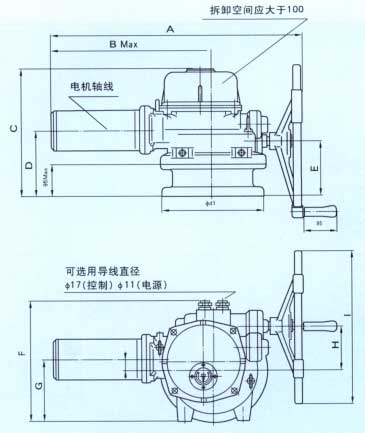

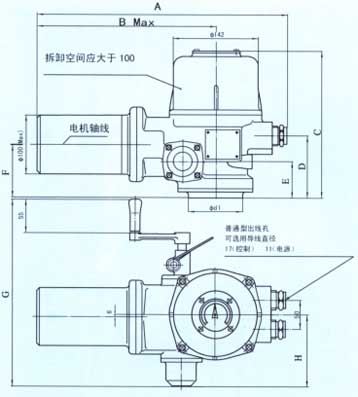

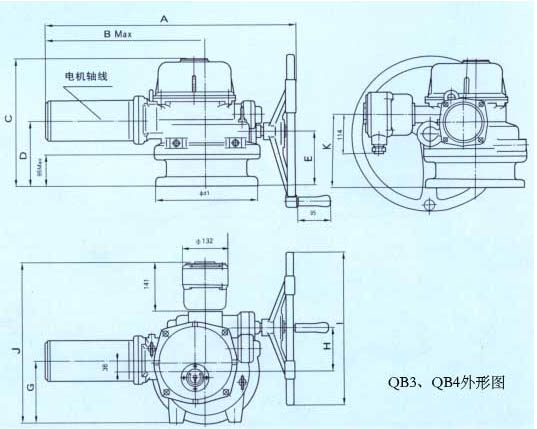

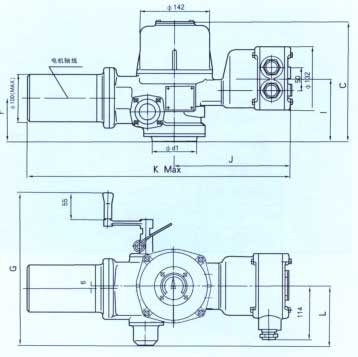

4.外形尺寸
|
型號 |
QB1
QB1.EX |
QB2
QB2.EX |
QB3
QB3.EX |
| A |
418 |
418 |
585 |
| B |
297 |
297 |
360 |
| C |
249 |
339 |
340 |
| D |
105 |
195 |
157 |
| E |
61 |
44 |
124 |
| F |
90 |
180 |
275 |
| G |
308 |
308 |
115 |
| H |
122 |
122 |
97 |
| I |
130 |
220 |
305/457 |
| J |
236 |
236 |
416 |
| K |
540 |
540 |
179 |
|
L |
122 |
122 |
|
5.連接尺寸
| 項目 |
連接型式 |
法蘭螺孔型式及尺寸 |
| |
| 型號 |
RA型法蘭 |
RB型法蘭 |
RC型法蘭 |
| QB1 |
 |
 |
 |
/ |
| 尺寸代號 |
d1 |
d3 |
d7 |
b |
L |
n-d4 |
| 法 蘭 |
標準
尺寸 |
予留
尺寸 |
最大
允許 |
| RA |
RA1 |
65 |
50 |
/
|
10 |
22 |
/ |
/
|
4-M6 |
|
RA2 |
90 |
70 |
15 |
28
|
4-M8 |
|
RA3 |
125 |
102 |
4-M10 |
| RB |
RB1 |
77 |
57.15 |
12.6 |
10 |
22 |
3 |
13.80 |
4-M6 |
|
RB2 |
92 |
69.85 |
15.77 |
15 |
28 |
5 |
17.77 |
4-M8 |
|
RB3 |
18.92 |
32 |
20.92 | |
| QB2 |
 |
/ |
 |
 |
| 尺寸代號 |
d1 |
d3 |
d7 |
b |
L |
n-d4 |
d8 |
h |
t |
| 法 蘭 |
標準
尺寸 |
予留
尺寸 |
最大
允許 |
|
RA |
125 |
102 |
/ |
15 |
32 |
/ |
/ |
4-M10 |
/ |
15 |
/ |
| RB |
RB1 |
115 |
88.9 |
22.10 |
15 |
32 |
5 |
24.10 |
4-M12 |
/ |
20 |
/ |
|
RB2 |
28.45 |
8 |
31.45 |
| RC |
170 |
140 |
28 |
15 |
32 |
8 |
31.30 |
6-M10 |
110H8 |
15 |
7 | |
| QB3 |
 |
 |
 |
 |
| / |
/ |
 |
|
尺寸代號 |
d1 |
d3 |
d7 |
b |
L |
n-d4 |
d8 |
h |
t |
|
法 蘭 |
標準
尺寸 |
予留
尺寸 |
最大
允許 |
|
RA |
175 |
140 |
/ |
20 |
50 |
/ |
/ |
4-M16 |
/ |
25 |
7 |
|
RB |
RB1 |
140 |
107.95 |
31.60 |
20 |
50 |
8 |
34.60 |
4-M12 |
/ |
25 |
7 |
|
RB2 |
197 |
158.75 |
33.15 |
10 |
36.15 |
4-M10 |
|
RB3 |
38.00 |
41.00 |
|
RB4 |
41.15 |
44.15 |
|
RC |
RC1 |
170 |
140 |
28 |
20 |
50 |
8 |
31.3 |
6-M10 |
110H8 |
25 |
7 |
|
RC2 |
215 |
165 |
36H12 |
7D9 |
42H7 |
6-M16 |
135H8 | |
