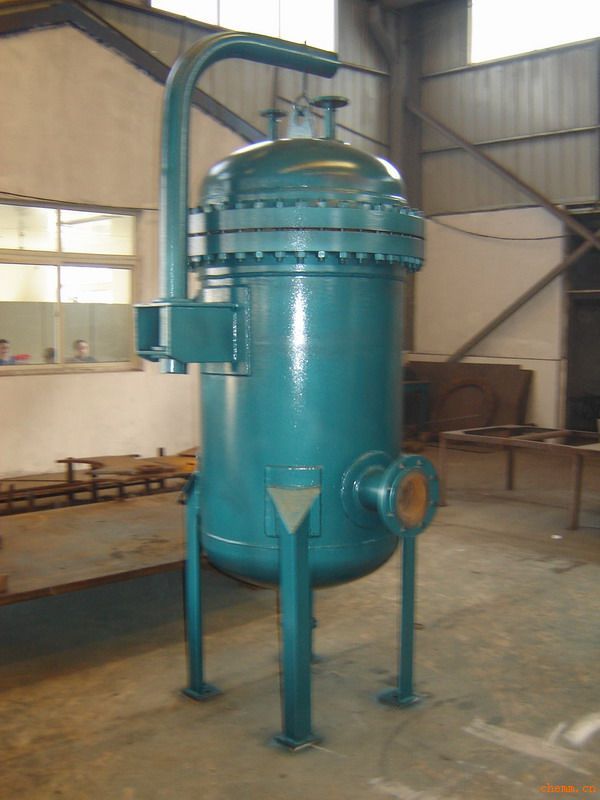

非金屬濾芯精細過濾器
1．產品型號標注
2．JGN-Ⅰ型線纏繞式精細過濾器
其濾件是由紡織纖維紗精密纏繞在多孔骨架上，控制濾層纏繞密度及濾孔形狀而制成不同過濾精度的濾芯，具有優良的深層過濾效果，良好的化學相容性。線纏繞式精細過濾器能有效除去液體中懸浮物、微粒。過濾精度：0.5μm - 100μm。
3．JGN-Ⅱ型聚丙烯纖維氈折疊式精細過濾器
其濾件是由聚丙烯超細纖維氈經折疊而制成的濾芯。聚丙烯纖維氈折疊式精細過濾器具有處理量大、過濾效率高、阻力小、無纖維脫離、可殺菌消毒等特點。過濾精度：0.1μm - 100μm。
4．JGN-Ⅲ型微孔塑料濾芯精細過濾器
其濾件是由高分子量聚乙烯燒結成型。具有剛性好、重量輕、孔隙率高�？煞礇_洗再生、無毒、耐蝕。過濾精度：0.5μm - 100μm。
非金屬濾芯精細過濾器結構典型結構及尺寸
|
型號 |
濾芯
數量
(支) |
進出口
N1、N2 |
排污口
（放空）
N3、N4 |
排凈口N5 |
|
JGN |
4 |
20/25 |
20 |
20 |
|
6 |
|
8 |
20/40 |
|
12 |
|
12 |
25/50 |
|
18 |
|
24 |
|
20 |
25/50 |
|
30 |
|
40 |
|
36 |
40/80 |
25 |
|
2554 |
|
72 | 注：1、濾芯數指折合標準型濾芯(10’’長)數目。
2、本圖適用于DN≤500，由于工藝參數各不相同，因此，在訂貨時，我公司將按實際的工藝參數作適當修正。
|
型號 |
濾芯
數量
（支） |
進出口
N1、N2 |
排污口
（放空）
N3、N4 |
排凈口N5 |
|
JGN |
48 |
50/100 |
20 |
25 |
|
72 |
|
96 |
|
74 |
80/150 |
|
111 |
|
148 |
|
120 |
100/150 |
25 |
|
180 |
|
240 |
|
210 |
100/200 |
|
315 |
|
420 |
|
280 |
150/300 |
|
420 |
|
560 | 注：1、濾芯數指折合標準型濾芯(10’’長)數目。
2、本圖適用于DN≥500，由于工藝參數各不相同，因此，在訂貨時，我公司將按實際的工藝參數作適當修正。
|
|
