罐下采樣器
罐下采樣器是指用于采集油品試樣的罐下采樣設施，包括設在罐內的采樣管及其附件和罐外部分的閥門和泵等。
特點
適用于汽油、煤油、柴油、噴氣燃料、石腦油和苯類等液體石油產品的采樣。
實際采樣點誤差與設計誤差不超過5%。
采樣管的擺動范圍不對罐體及浮盤造成損傷。
對罐內油品的三個不同高度點進行采樣，采樣高度分別為1/6、1/2、5/6處液面高度。
主體結構多為三根采樣管及一根支撐管（支撐管也可是浮動出液裝置的浮管）組成。
節省采樣時間，提高工作效率。
可減少靜電效應的危險。
介質為噴氣燃料時，采樣管材質選用不銹鋼或鋁合金。
無特殊要求時，采樣管的材質可選用碳鋼。
罐下采樣器分析結果與國際手工采樣分析結果一致。
采樣出口可配備防盜設施。
種類及規格：
罐下采樣器可分為浮筒（球）型和折疊型兩大類，按儲罐容積（m3）可劃分為：50、100、200、300、400、500、700、1000、2000、3000、4000、5000、7000、10000、20000、30000、50000、100000。
材質：
介質為噴氣燃料時，采樣管材質選用不銹鋼或鋁合金。
無特殊要求時，采樣管的材質可選用碳鋼。

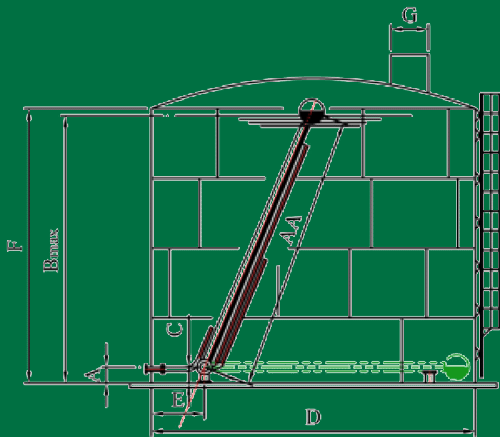

v 浮筒型
此結構主要由浮筒（浮球）、主支撐、輔助支撐、罐外接管、采樣管球閥、針閥、回油管球閥、采樣管、回油管、金屬軟管、手搖式手動泵等組成，由浮筒提供浮力。
v 折疊型
此結構主要由折疊式支撐管、主支撐、輔助支撐、罐外接管、采樣管球閥、針閥、回油管球閥、采樣管、回油管、金屬軟管、手搖式手動泵等組成，一般由浮頂或內浮頂提供浮力。特點：支撐管及上采樣管分為兩段，占用罐內空間小。
罐外接管部分示意圖：
罐下采樣器參數表
|
序號 |
代號 |
名稱 |
相關參數 |
|
罐參數 |
|
|
1 |
A |
出油管法蘭面至罐底的距離 |
|
|
2 |
BMax |
最高安全液位至罐底的距離 |
|
|
3 |
BMin |
浮頂至罐底的最低高度 |
|
|
4 |
D |
油罐直徑 |
|
|
5 |
F |
罐壁高度 |
|
|
6 |
油罐容積（m3） |
|
|
7 |
罐底坡度 |
|
|
采樣器參數 |
|
|
8 |
C |
主支撐管回轉中心至罐底的距離 |
|
|
9 |
E |
主支撐管中心至罐壁的距離 |
|
|
10 |
H |
浮頂掛鉤中心至罐壁的距離 |
|
|
11 |
I |
出油管中心間距 |
|
|
12 |
J |
回油管中心與最近出油管中心間距 |
|
|
13 |
K |
罐壁至接手搖泵管子中心的最小距離 |
|
|
14 |
L |
出油管球閥至地面的間距 |
|
|
15 |
M |
針閥至地面的間距 |
|
|
16 |
N |
回油管球閥至地面的間距 |
|
|
17 |
AA |
第一主支撐管長度 |
|
|
18 |
BB |
第二主支撐管長度 |
|
|
19 |
采樣管通徑 |
|
|
介質參數 |
|
|
介質名稱 |
|
密度 |
Kg/m3 |
|
材質 |
|
|
采樣管材質（分為采樣管、支撐管、罐外接管等） |
|
|
閥門參數 |
|
|
采樣管球閥壓力等級及通徑及標準 |
|
|
針閥壓力等級及通徑及標準 |
|
|
回油管球閥壓力等級及通徑及標準 |
|
|
是否需要帶鎖閥 （ ¨ 是或 ¨否） |
|
工作環境參數 |
|
|
環境溫度 |
|
|
罐外部分是否需保溫（ ¨ 是或 ¨否） |
